DW系列脱水蔬菜干燥机

文章出处:恒海干燥发表时间:2014/7/31 13:29:24

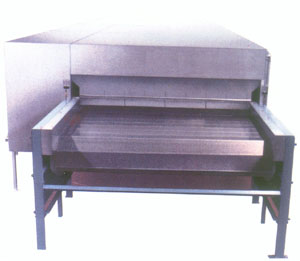

DW系列带式干燥机



概述
  恒海DW系列带式干燥机是 成批生产用的连续式干燥设备,用于透气性较好的片状、条状、颗粒状物料的干燥,对于脱水蔬菜、中药饮片等类含水率高、而物料温度不允许高的物料尤为合适; 该系列干燥机具有干燥速度快、蒸发强度高、产品质量好的优点,对脱水滤饼类的膏状物料,需经造粒或制成条状后亦可干燥。

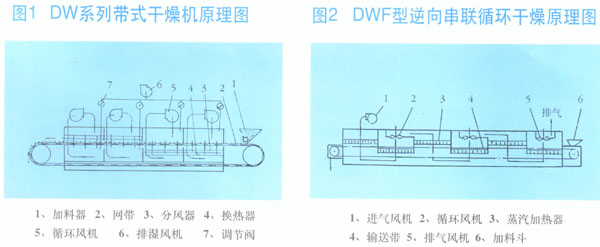

工作原理
    料 斗中的物料由加料器均匀地铺在网带上,网带采用12-60目不锈钢丝网,由传动装置拖动在干燥机内移动。干燥段由若干单元组成,每一单元热风独立循环,其 中部分尾气由专门排湿风机排出,每一单元排出气量均有调节阀控制。在上循环单元中,循环风机出来的风由侧面风道进入单元下腔,气流向上通过换热器加热,并 经分配器分配后。成喷射流吹向网带,穿过物料后进入上腔。干燥过程是热风气流穿过物料层,完成热量与质量传达过程。上腔由风管与风机入口相连,大部分气流 体循环,一部分温度较低含湿量较大的气体作为废气经排湿管、调节阀、跳湿风机排出。下循环单元中,循环风机出来的风先进入上腔,向下经换热器加热,穿过物 料层进入下腔,下腔由侧面风道及回风管与风机入口相连,大部分气体循环,一部分排出。上下循环单元根据用户需要可灵活配备,单元数量亦可根据需要选取。



    用于脱水蔬菜,一般使用三台设备串联使用,形成初干段、中间段及终于段。在初干段中,由于物料含水量高,透气性差,故采用小的铺料厚度,较快的运行速度及 较高的干燥温度。对物料温度不允许超过60℃的料,初干段中,干燥气体温度可高达120℃以下,终干段内物料停留时间是初干段的3-6倍,铺料厚度是初干 段的2-4倍。对于物料温度不超过60℃的要求,可采用80℃左右的干燥气体。采用多段组合地发挥带式干燥的性能,且干燥更均匀。





工艺流程

技术参数

型号

DW-1.2-8

DW-1.2-10

DW-1.6-8

DW-1.6-10

DW-2-8

DW-2-10

单元数

4

5

4

5

4

5

带宽

1.2

1.6

2

干燥段长(m)

8

10

8

10

8

10

铺料厚(mm)

≤60

使用温度(℃)

50~140

蒸汽压力(MPa)

0.2~0.8

蒸汽耗量(kg/h)

120-300

150-375

150-375

170-470

180-500

225-600

干燥时间(h)

0.2-1.2

0.25-1.5

0.2-1.2

0.25-1.5

0.2-1.2

0.25-1.5

干燥强度(kg/h)

60-160

80-220

75-220

95-250

100-260

120-300

设备总功率(kw)

11.4

13.6

11.4

13.6

14.7

15.8

外形尺寸

长L(m)

9.56

11.56

9.56

11.56

9.56

11.56

宽W(m)

1.49

1.49

1.9

1.9

2.32

2.32

高H(m)

2.3

2.3

2.4

2.4

2.5

2.5

重量(kg)
